三維數字化掃描案例
在當今激烈的市場競爭中,制造企業已經意識到他們正面臨著巨大的時間、成本、質量等壓力。在設計部門,BIM系統的應用獲得了成功。同樣,在生產部門,ERP等相關信息系統也獲得了巨大的成功,但在解決“如何制造→工藝設計”這一關鍵環節上,大部門國內企業還沒有實現有效的計算機輔助管理機制,“數字化工廠”技術則是企業迎接21世紀挑戰的有效手段。
工廠管道的結構往往錯綜復雜,傳統的圖紙無法有效準確的表達出空間關系,對于改建、設計、檢測等有很大程度的限制。工廠的復雜結構導致數字模型的準確建立十分困難。如何準確高效的將工廠數字化模型建立起來,是數字化工廠系統的基礎。三維激光掃描儀,為建立工廠數字化模型提供了更加高效、準確的途徑和方法。EdgeWise自動建模軟件則為數字化模型的建立節省了大量的時間。
項目介紹
某電廠是某市重要的電源熱源支撐點,能滿足某市10%的供電、50%的供汽和40%的集中供熱,替代了近200臺排放嚴重超標的小鍋爐,不僅每年可節煤20萬噸以上,而且大大提高了某市的大氣質量。該廠引進了供熱發電機組,采用液態排渣、飛灰復燃等技術,除塵效率99%以上的靜電除塵器,使煙塵和二氧化硫排放濃度均滿足現行標準。
本項目即為對二期6#燃?xì)獍l(fā)電機組進行三維數字化掃描、使用Edgewise軟件進行管道自動建模。
意義與價值
本項目應用大空間地面三維掃描技術,對6#燃?xì)獍l(fā)電機組進行全方位地三維數字化掃描。本次掃描工作分為三個階段:數據采集、數據拼接和輸出、管道建模。通過三個階段的工作記錄下三維影像,并以三維數字模型的形式還原體現,建立BIM模型,為數字化工廠的構建提供模型基礎。
數字化工廠的應用可以改善傳統的工作方式,建立起工廠資產管理新觀念,改善涵蓋安全、合規、操作和維護等多方面,可以應用于應急反應、安全演練、合規檢查、捕獲知識、維護工單、清晰交流、管道容器完整性檢查、虛擬培訓、安全隱患分析模擬、三維可視化信息門戶等。
數據采集階段
使用設備:FARO Focus3D X330掃描儀、專業單反相機
操作過程:使用掃描儀設備對6#燃?xì)獍l(fā)電機組進行整體定點掃描,以期達到掃描影像效果的細致性和整體完整性。并結合專業數字相機,對6#燃?xì)獍l(fā)電機組的現場環境進行多角度全記錄,以期達到最后呈現的三維數字立體模型的真實還原。

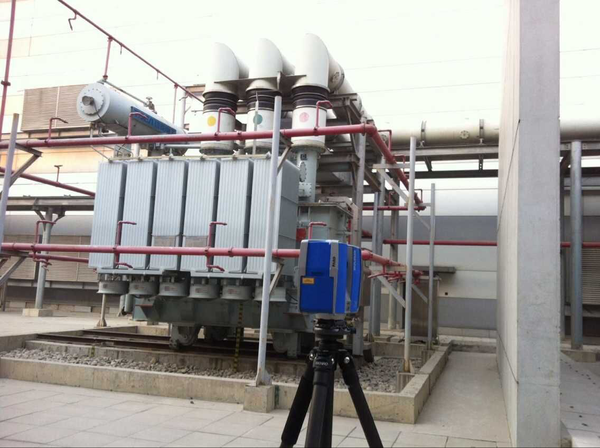

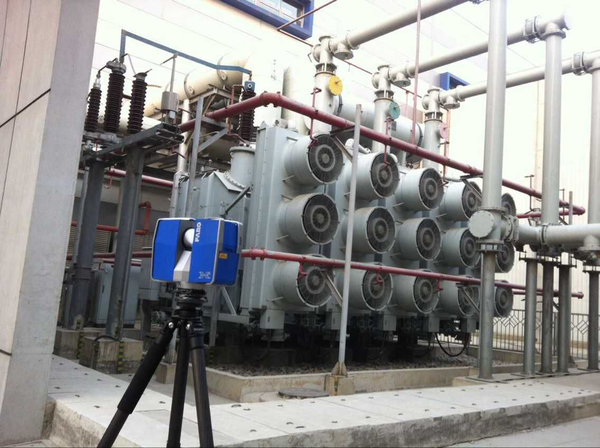

掃描現場圖
數據拼接和輸出階段
外業掃描結束之后,需要對采集的三維數據進行拼接。
使用軟件:FARO Scene 5.3
操作過程:利用標靶紙及標靶球進行精確拼接,形成整體的三維點云數據,為之后的模型提取階段提供高質量的點云數據。

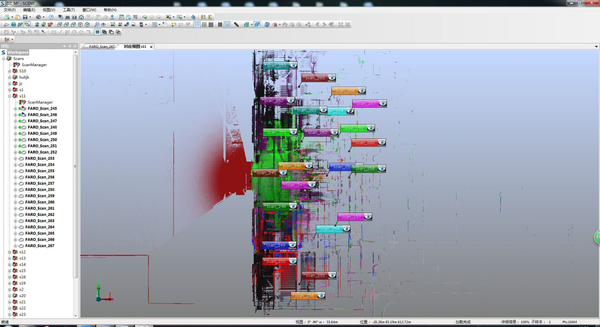

Scene軟件中數據拼接過程及三維點云
管道建模階段
數字化工廠BIM系統中最重要的就是模型的屬性化,本次項目應用自動建模軟件提取管道BIM模型。
使用軟件:EdgeWise Plant
操作過程:使用管道自動提取功能提取90%以上的管道,刪除錯誤的管道、手動提取遺漏的管道,然后一鍵自動連接管道,應用管道標準后將模型導入Revit,與傳統方式相比節省了70%以上的建模時間。
項目整體點云(400站掃描數據同時加載)

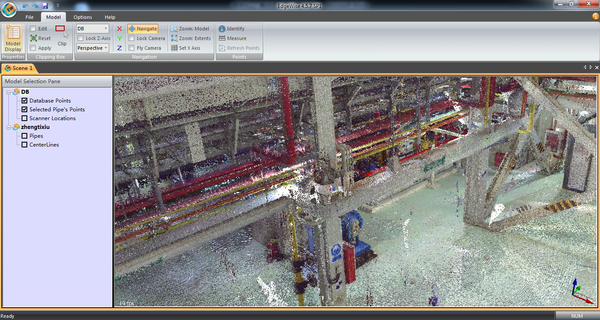

內部點云效果

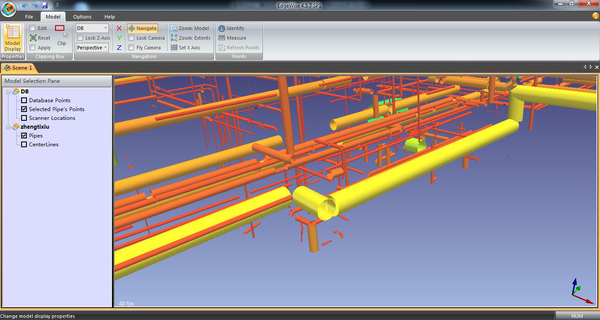

EdgeWise自動提取的管道

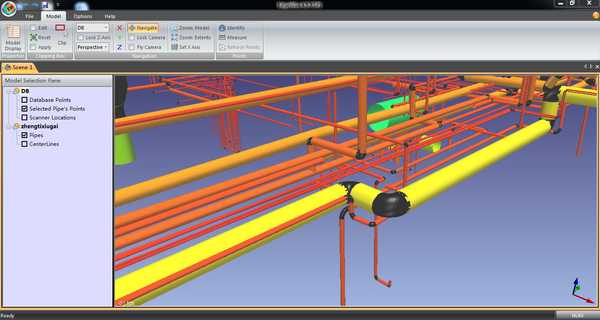

一鍵自動連接管道

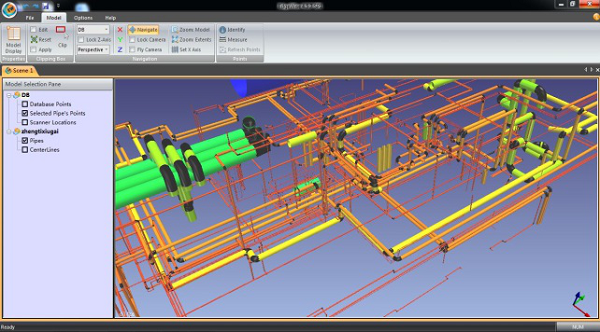

將提取的模型導入Revit

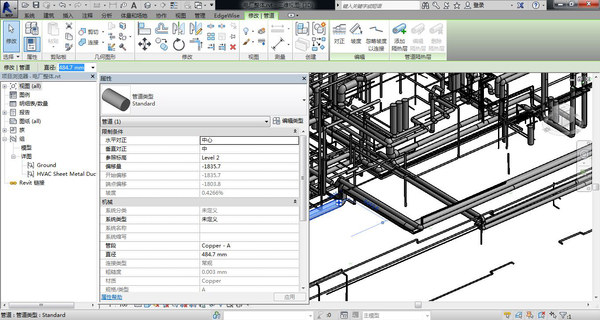

在Revit中保留了完整的管道屬性
